製品概要

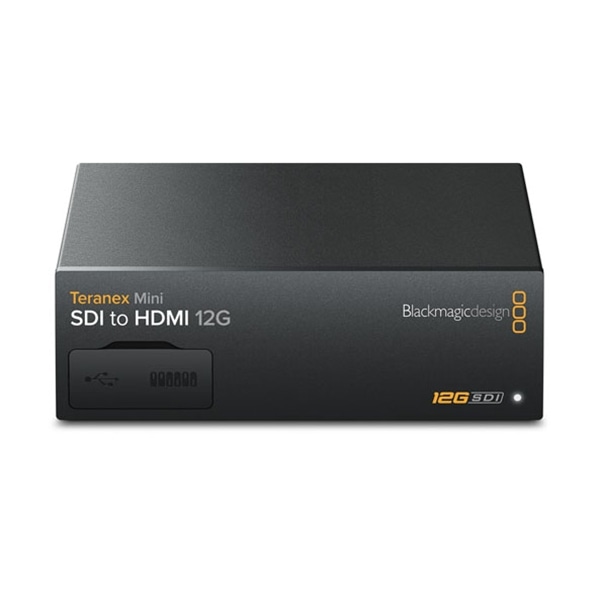

12G-SDIからHDMIへ変換します。SD、HD、6G、12G-SDIを含むすべてのビデオフォーマットをサポート。搭載されたダウンコンバーターは、HDMIモニターを使用する際に最適なフォーマットを選択します。オーディオをバランスアナログあるいはAES/EBUフォーマットにデエンベッドしタイムコード付きで出力。HDMI出力にInstant Lock機能を搭載、33ポイントLUT対応。HDMIテレビを放送用SDIモニターとして使用する場合や、ビデオプロジェクターとの接続に最適です。
接続
SDIビデオ入力12G-SDI x1(SD/HD/2K/4K自動切替)
Blackmagicの12G-SDI製品との使用に推奨されるケーブルの概要は、ここをクリックしてください。
SDIビデオ出力
12G-SDIループスルー x1
HDMIビデオ出力
HDMI 2.0コネクター(Aタイプ端子)x1。2160p60対応
アナログオーディオ出力
2チャンネルのプロフェッショナルバランスアナログオーディオ(XLR端子) 右XLRはタイムコード出力用に設定可能
デジタルオーディオ出力
4チャンネルのプロフェッショナル110Ωバランスデジタルオーディオ(XLR端子) 右XLRはタイムコード出力用に設定可能
エンベデッドオーディオ
8チャンネル
対応マルチレート
270MB、1.5G、3G、6G、12G
アップデートおよびコンフィギュレーション
USBあるいはイーサネット
リクロッキング
対応
SDI入力フォーマット
SDビデオフォーマット525i59.94 NTSC、625i50 PAL
HDビデオフォーマット
720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、 1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080i50、1080i59.94、1080i60
2Kビデオフォーマット
2K DCI 23.98p、2K DCI 24p、2K DCI 25p
2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF
Ultra HDビデオフォーマット
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60
4Kビデオフォーマット
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25pSDI規格
SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10
SDIビデオレート
SDIビデオ接続は、SD、HD、Level A/Level B 3GSDI、6GSDI、12GSDIで切り替え可能
SDIビデオサンプリング
4:2:2、4:4:4
SDIオーディオサンプリング
テレビ標準サンプルレート(48kHz/24bit)
SDI色精度
4:2:2、4:4:4
SDIカラースペース
YUV、RGB。33ポイントLUTをTeranex Utilityでロード可能
HDMI出力フォーマット
SDビデオフォーマット525i59.94 NTSC、625i50 PAL
HDビデオフォーマット
720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080i50、1080i59.94、1080i60
Ultra HDビデオフォーマット
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p604Kビデオフォーマット
4K DCI 23.98p、4K DCI 24p、4K DCI 25p、4K DCI 29.97p、4K DCI 30p
HDMIカラースペース
REC 601、REC 709
HDMI色精度
YUV 4:2:2、RGB 4:4:4(HD/2K/4K)
ソフトウェア
ソフトウェアコントロールMac™およびWindows™ソフトウェアはUSB/イーサネット経由でアップグレード内蔵ソフトウェアアップグレード
同梱のアップデートアプリケーションを使用
オペレーティングシステム
Mac 10.14 Mojave、 Mac 10.15 Catalinaあるいはそれ以降のバージョンWindows 8.1、Windows 10設定コントロール
基本設定コントロールミニスイッチ、USB、イーサネット(無償のソフトウェアユーティリティ)プレミアム設定コントロール(オプション)
フロントマウントSmart Panel(LCD、回転ノブおよび6つの設定ボタン)
電源条件
電源国際対応AC電源内蔵 x1(IEC C14インレット) IEC電源ケーブルが必要。90 - 240V AC入力
イーサネット給電
PoE+(Power over Ethenet)で給電可能(48V DC)消費電力
16ワット
稼動電圧範囲
90 - 240V AC
サイズ
作動環境
作動温度:0°～ 40°C (32° ～ 104°F)
保管温度:
-20° ～ 60°
相対湿度:
0% ～ 90% (結露なし)
C (-4° ～ 140° F)
相対湿度:
0% ～ 90% (結露なし)
同梱物
Teranex Mini SDI to HDMI 12GSDカード(ソフトウェアおよびマニュアル)
