製品特長
主な仕様
M/E Constellation 4K
| ATEM 1 M/E Constellation 4K | パワフルな1 M/Eライブプロダクションスイッチャー。フォーマット変換機能に対応した10個の12G-SDI入力、6個の12G-SDI出力、DVE、4つのクロマキーヤー、16通りのマルチビュー、メディアプレーヤー、トークバック、USBウェブカム出力を搭載。 |
|---|---|
| ATEM 2 M/E Constellation 4K | 高度な2 M/Eライブプロダクションスイッチャー。フォーマット変換に対応した20個の12G-SDI入力、12個の12G-SDI Aux出力、2つのDVE、8つのATEM Advanced Keyer、2つのマルチビュー、合計6つのDVE用のSuperSourceに対応。 |
| ATEM 4 M/E Constellation 4K | 高機能な4 M/E Ultra HDライブプロダクションスイッチャー。フォーマット変換に対応した40個の12G-SDI入力、24個の12G-SDI Aux出力、16個のATEM Advanced Keyer、4つのマルチビュー、合計12個のDVE用の2つのSuperSourceに対応。 |
ATEM Constellationは、世界で最もパワフルなHDおよび4K対応のライブプロダクションスイッチャーです！この極めて多機能なスイッチャー・シリーズは、10個の入力を搭載した1 M/Eシリーズ、20個の入力を搭載した2 M/Eシリーズ、そして40個の入力を搭載した多機能の4 M/Eシリーズから選択可能。各SDI入力は完全なフォーマット変換に対応しています！また、DVE、ATEM Advanced Chroma Keyer、メディアプレーヤー、マルチビュー、SuperSourceプロセッサーなどの高度な機能を搭載。内蔵のFairlightオーディオミキサーは、各入力チャンネルにコンプレッサー、リミッター、6バンドのパラメトリックEQ、エクスパンダーを搭載しています。無償でATEM Software Controlが同梱されていますが、1 M/E、2 M/E、または4 M/E ATEM Advanced Panelを追加することも可能。
高度な放送用設計
ATEM Constellationスイッチャーシリーズは、コンパクトなラックマウントサイズにコントロールパネルを内蔵しているので、セットアップ時や緊急時にスイッチャーを操作できます。また、大画面のLCDが搭載されており、プログラム出力の確認や、スクリーンメニューでのスイッチャー設定の変更が可能です。コンパクトなので、移動型のライブプロダクションに最適。背面には3G-SDIまたは12G-SDI入力、Aux出力、バランスオーディオ、コントロール用のイーサネット接続が搭載されています。最上位機種の4 M/Eシリーズは、シリアルコントロール用のRS-422、MADIデジタルオーディオの接続も搭載。このような多数のパワフルな機能に対応しているにも関わらず、ATEM Constellationは効率的な排熱システムを搭載しているため、非常に静音性に優れています。大規模なライブイベントに適した設計
ATEM Constellationスイッチャーシリーズは、コンサートや音楽フェスティバルに最適。ステージのあらゆる場所にカメラを設置して魅力的な映像を撮影できます。ライブのスポーツイベントも、多数の入力端子の恩恵を受けられるでしょう。DVEにより、あらゆるアクションをカバーするマルチレイヤー合成を作成できます。最速の番組制作といえば生放送ですが、ATEM Constellationはパワフルな内蔵グラフィックと多数のATEM Advanced Chroma Keyerを搭載しているので、複雑なプログラム制作に必要な機能が揃っています。また、ATEM Constellationはプロ仕様の機能を備えていますが、操作が簡単でボランティアスタッフでもすぐに習得できるため、礼拝プログラムなどにも最適です。真の放送スタイルMEスイッチング
ATEM Constellationは、プロが使用しているプログラム/プレビューモードで操作します。これは、大規模な放送局がライブプロダクションスイッチャーで用いているのと全く同じ操作方法です。つまり、テレビ業界で使用されているのと同じ種類のスイッチャーで制作を行えます。無償のATEM Software ControlとオプションのATEM Advanced Panelハードウェアパネルは共に、プログラム/プレビューモードでスイッチングできます。プレビューバスでソースを選択できるため、CUTやAUTOボタンを押してオンエアになる前に正しいソースであることを確認可能。プログラム/プレビューの2段階方式を使用することで、ミスが起きる可能性がはるかに減ります。ATEM Constellationはプログラム/プレビューモードで操作できるので、テレビ放送でのキャリアを目指す学生のトレーニングに最適。完全なコントロールに対応したフロントパネル

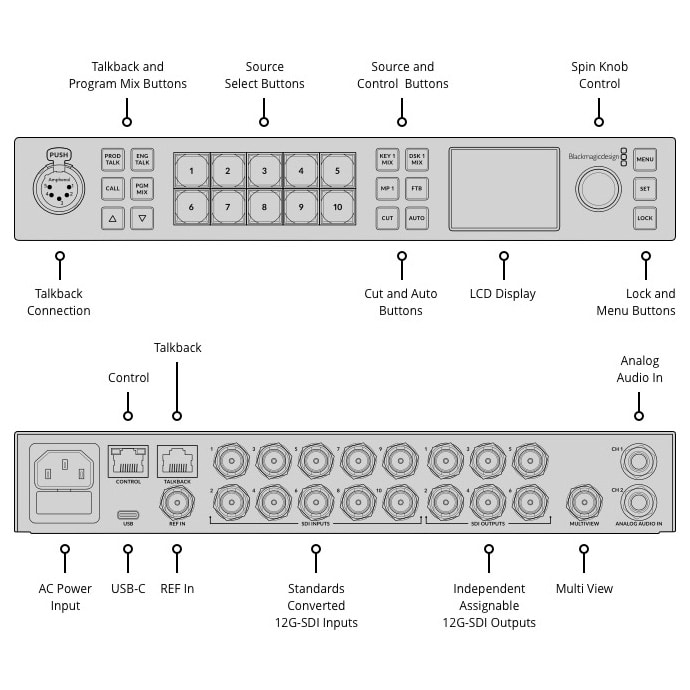

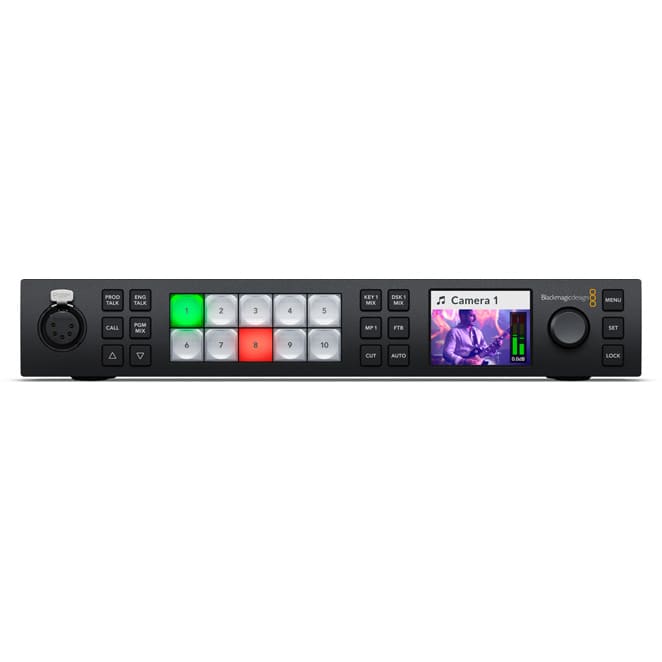

フロントパネルにコントロールパネルが内蔵されているため、いつでもATEM Constellationの所へ行き、操作が可能。ATEM Constellationの機能はATEM Miniと似ているので、大きなスイッチャーにアップグレードする際に最適な選択肢です。フロントパネルに内蔵されたコントロールボタンは、フルサイズのパネルに搭載されているのと同じプレミアム品質であるため極めて信頼性に優れています。フロントパネルからは、キーヤー、メディア、フェード・トゥ・ブラックもコントロール可能。業界標準の5ピンのトークバック・ヘッドセットコネクターがフロントパネルに搭載されており、トークバックの調整用のコントロールにも対応。また、フロントパネルのLCDおよびメニューボタンでは、スイッチャーのほぼすべての操作にアクセスできます！最大40個のSDI入力にフォーマット変換機能を搭載！
ATEM Constellationシリーズには、最大で40系統の独立した3G-SDI入力を搭載したHDモデルのほか、12G-SDI入力を搭載した4Kシリーズもあります。各入力には専用のアップ/クロスコンバーターが搭載されています。つまり、あらゆる1080p入力ソースをスイッチャーのビデオフォーマットに変換可能。各スイッチャーのSDI入力で異なるテレビフォーマットを使用でき、すべての入力が問題なく機能します！ATEM 4 M/E Constellationシリーズでは、SDI入力1?30からのオーディオチャンネル1、2、3、4を、2つのMADIデジタルオーディオ出力にループ出力することもできるので、スイッチャーの入力オーディオをミキシング用に外部のオーディオエンジニアに送信できます。カスタマイズ可能な最大24個のSDI出力
ATEM Constellationシリーズは、完全に独立した出力を多数搭載しています。小型の1 M/Eシリーズは6系統の3G-SDI出力を搭載。2 M/Eシリーズは12系統の出力、4 M/Eシリーズは24系統の出力を搭載しています。あらゆるSDI入力やあらゆる内部ソースを個別に各SDI出力にルーティングできるため、これらのSDI出力は非常に便利です。これにより、ステージの画面やマスターレコーダー、配信プロセッサーなどに個別にフィードを送信できます。SDI出力を個別収録に使用することも可能。再同期され、タイムコードがマッチするスイッチャー入力が、各デッキに送信されます。全SDI出力は、プログラムオーディオ、RP-188タイムコード、SDIカメラコントロール、タリー、トークバックに対応しています。他製品の特徴についてはこちら
→M/E Constellation 4K
※メーカーサイトに飛びます。
仕様
| ATEM 1 M/E Constellation 4K | ATEM 2 M/E Constellation 4K | ||
|---|---|---|---|
| 接続 | ビデオ入力合計 | 10 | 20 |
| ビデオ出力合計 | 6 | 12 | |
Aux出力合計 | – | – | |
| SDIレート | 1.5G, 3G, 6G, 12G | 1.5G, 3G, 6G, 12G | |
| オーディオ入力合計 | 2 x balanced 1/4 inch Jack, 1 x 5 pin XLR Talkback. | 2 x balanced 1/4 inch Jack, 1 x 5 pin XLR Talkback. | |
| オーディオ出力合計 | 1 x 5 pin XLR Talkback. | 1 x 5 pin XLR Talkback. | |
| SDIオーディオ入力 | 16 Ch embedded audio on all SDI inputs. | 16 Ch embedded audio on all SDI inputs. | |
| SDIオーディオ出力 | 16 Ch embedded audio on all SDI outputs. | 16 Ch embedded audio on all SDI outputs. | |
その他のオーディオ出力 | – | – | |
| タイムコード接続 | 未対応 | 未対応 | |
| リファレンス入力 | Tri-Sync or Black Burst. | Tri-Sync or Black Burst. | |
| ビデオ入力再同期 | On all 10 inputs. | On all 20 inputs. | |
| フレームレート/フォーマットコンバーター | On all 10 inputs. | On all 20 inputs. | |
SDIビデオ入力 | – | – | |
| SDI Aux出力 | Any of the 6 SDI outputs. | Any of the 12 SDI outputs. | |
| SDIプレビュー出力 | Any of the 6 SDI outputs. | Any of the 12 SDI outputs. | |
| SDIプログラム出力 | Any of the 6 SDI outputs. | Any of the 12 SDI outputs. | |
| ダウンコンバートSDIプログラム出力 | 1 | 1 | |
| ウェブカム出力 | 1 x USB-C supporting 720p or 1080p at PGM frame rate. | 1 x USB-C supporting 720p or 1080p at PGM frame rate. | |
| マルチビュー総数 | 1 x 12G-SDI | 2 x 12G-SDI | |
| コントロールパネル接続 | Ethernet. Direct connection between panel and chassis, or via network. | Ethernet. Direct connection between panel and chassis, or via network. | |
| 内部タイムコードジェネレーター | 対応 | 対応 | |
| トークバック | RJ45 for 3rd party talkback systems. | RJ45 for 3rd party talkback systems. | |
| タリー出力 | Added via ethernet connection～Blackmagic Design GPI and Tally Interface product. (Not included). | Added via ethernet connection～Blackmagic Design GPI and Tally Interface product. (Not included). | |
| イーサネット | Supports 10/100/1000 BASE-T. | Supports 10/100/1000 BASE-T. | |
| コンピューターインターフェース | 1 x USB-C supports USB 2.0 | 1 x USB-C supports USB 2.0 | |
| フォーマット | SDビデオフォーマット | 未対応 | 未対応 |
| HDビデオフォーマット | 720p50、720p59.94、720p60 1080i50、1080i59.94、1080i60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60 | 720p50、720p59.94、720p60 1080i50、1080i59.94、1080i60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30, 1080p50、1080p59.94、1080p60 | |
| Ultra HDビデオフォーマット | 2160p23.98、2160p24、2160p25、2160p29.97 2160p30、2160p50、2160p59.94、2160p60 | 2160p23.98、2160p24、2160p25、2160p29.97 2160p30、2160p50、2160p59.94、2160p60 | |
| SDI規格 | SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M level AおよびB. SMPTE 2081 –1、SMPTE 2081 –10、SMPTE 2082 –1およびSMPTE 2082 –10. | SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M level AおよびB. SMPTE 2081 –1、SMPTE 2081 –10、SMPTE 2082 –1およびSMPTE 2082 –10. | |
| ビデオサンプリング | 4:2:2 | 4:2:2 | |
| 色精度 | 10-bit. | 10-bit. | |
| カラースペース | REC 709, REC 2020 | REC 709, REC 2020 | |
| SDI自動切替 | Automatically detects between 1.5G –SDI, level A or level B 3G –SDI, 6G –SDI and 12G –SDI. | Automatically detects between 1.5G –SDI, level A or level B 3G –SDI, 6G –SDI and 12G –SDI. | |
| 製品仕様 | アップストリームキーヤー | 4 | 8 |
| ダウンストリームキーヤー | 1 | 2 | |
| Advanced Chroma Keyer | 4 | 8 | |
SuperSource | – | 1 | |
| DVE | 1 | 2 | |
| リニア/ルマキーヤー | 5 | 11 | |
| トランジションキーヤー（スティンガー/DVE） | 1 Stinger, 1 DVE. | 2 Stinger, 2 DVE. | |
| レイヤー数 | 7 | 15 | |
| パターンジェネレーター | 5 | 11 | |
| カラージェネレーター | 2 | 2 | |
| コントロールパネル | Front fascia emergency switching, software or optional hardware panel. | Front fascia emergency switching, software or optional hardware panel. | |
| ルーティング可能ウィンドウ | 16 | 32 | |
| ウィンドウソース・ラベル | 対応 | 対応 | |
| タリー | Red for program and green for preview indication. | Red for program and green for preview indication. | |
| トークバック | 対応 | 対応 | |
| ミックスマイナス | 対応 | 対応 | |
| マルチビューモニタリング | マルチビューモニタリング | 1 x multi view configurable～16, 13, 10, 7 or 4 up views. Includes monitoring of Program, Preview, Inputs, Media Players, Key Masks, Clean Feed with optional labels and audio meters. | 2 x multi view configurable～16, 13, 10, 7 or 4 up views. Includes monitoring of Program, Preview, Inputs, Media Players, Key Masks, Clean Feed with optional labels and audio meters. |
| マルチビュー・ビデオフォーマット | HD or Ultra HD | HD or Ultra HD | |
| メディアプレーヤー | メディアプレーヤー | 2 | 2 |
| チャンネル | Fill and key for each media player. | Fill and key for each media player. | |
| メディアプールのスチルイメージ容量 | 20 | 40 | |
| メディアプールのクリップ容量 | 2 x up～2160p60. | 2 x up～2160p60. | |
| メディアプレーヤーのクリップ最大フレーム数（720 HD） | 1600 frames. | 3200 frames. | |
| メディアプレーヤーのクリップ最大フレーム数（1080 HD） | 800 frames. | 1600 frames. | |
| メディアプレーヤーのクリップ最大フレーム数（2160 UHD） | 200 frames. | 400 frames. | |
メディアプレーヤーのクリップ最大フレーム数（Ultra HD） | 400フレーム | – | |
| メディアプールのスチルイメージフォーマット | PNG, TGA, BMP, GIF, JPEG and TIFF. | PNG, TGA, BMP, GIF, JPEG and TIFF. | |
| メディアプールのビデオファイルフォーマット | TGA Sequence. | TGA Sequence. | |
| メディアプールのオーディオファイルフォーマット | WAV, MP3 and AIFF. | WAV, MP3 and AIFF. | |
| ディスプレイ | インターフェース | – | – |
| フロントパネル | Built in 2.2 inch LCD monitor for video, 10 LED buttons for setup and emergency switching, 4 source buttons, 6 talkback selection and mix buttons, menu control knob and set button, front panel lock button. | Built in 2.2 inch LCD monitor for video, 22 LED buttons for setup and emergency switching, 8 source buttons, 4 transition buttons, 6 talkback selection and mix buttons, menu control knob and set button, front panel lock button. | |
| 処理 | 処理遅延 | < 10 lines. | < 10 lines. |
| オーディオミキサー | 28 Channel mixer Selectable On/Off/Audio-Follow-Video. Level and Peak metering. Master gain control. 6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter. | 48 Channel mixer Selectable On/Off/Audio-Follow-Video. Level and Peak metering. Master gain control. 6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter. | |
| ダウンコンバージョン | 1 x selectable HD down converted output | 1 x selectable HD down converted output | |
| ソフトウェア | 同梱コントロールパネル | ATEM Software Control included free for Mac 13.0 Ventura, Mac 14.0 Sonoma or later and Windows 10 or 11. | ATEM Software Control included free for Mac 13.0 Ventura, Mac 14.0 Sonoma or later and Windows 10 or 11. |
| ソフトウェアアップデート | Using USB or Ethernet connection directly connected～Mac OS or Windows computers. Includes ATEM Setup Utility. | Using USB or Ethernet connection directly connected～Mac OS or Windows computers. Includes ATEM Setup Utility. | |
| コンフィギュレーション | Set via ATEM Software Control Panel, excluding ATEM chassis IP address which is set via the ATEM Setup Utility connected via USB～chassis. | Set via ATEM Software Control Panel, excluding ATEM chassis IP address which is set via the ATEM Setup Utility connected via USB～chassis. | |
| オペレーティングシステム | Mac 13.0 Ventura Mac 14.0 Sonoma以降のバージョン Windows 10、11. | Mac 13.0 Ventura Mac 14.0 Sonoma以降のバージョン Windows 10、11. | |
| 電源条件 | 電源 | 1 x Internal 100 - 240 AC. | 1 x Internal 100 - 240 AC. |
| 使用電力 | 90 W | 140 W | |

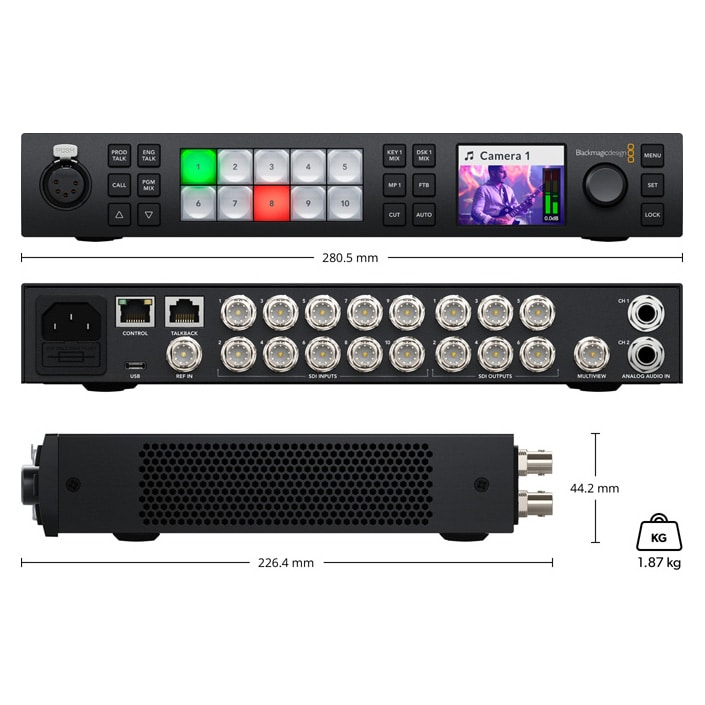

| インストール | インストール | 2/3 rack unit width, 1 rack unit height. | 1 Rack Unit Size. |
| オプションのアクセサリ | Teranex Mini Rack Shelf | – | |
| 作動環境 | 作動温度 | 0°～40° (32°～104° F) | 0°～40° (32°～104° F) |
| 保管温度 | -20°～60° (-4°～140° F) | -20°～60° (-4°～140° F) | |
| 相対湿度 | 0%～90% non –condensing | 0%～90% non –condensing | |
| 同梱物 | ATEM 1 M/E Constellation 4K Welcomeウォレット（ソフトウェアのダウンロード用のQRコード付き） | ATEM 2 M/E Constellation 4K Welcomeウォレット（ソフトウェアのダウンロード用のQRコード付き） | |
| 保証 | 12ヶ月限定メーカー保証 | 12ヶ月限定メーカー保証 | |
