※AtomX CAST は単体ではご利用いただけません。
・ビデオ入力 HDMI x4入力
・ビデオ出力 HDMI x2出力(CAST x1 、Ninja V x1)
・Webストリーム USB-C x1出力
ATOMOS製品の最新情報、アップデート情報についてはATOMOS株式会社facebookページよりご確認いただけます。
※AtomX CAST は単体ではご利用いただけません。

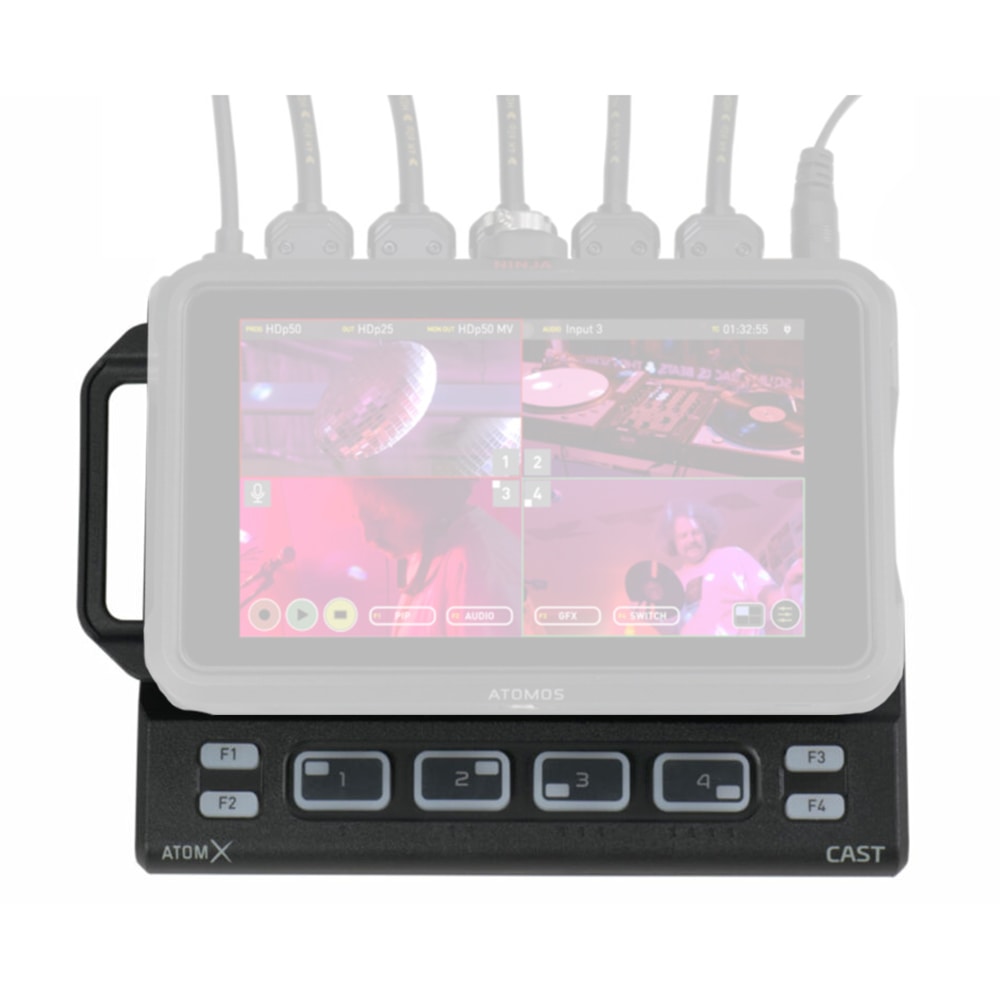

AtomX CAST特長
ビデオスイッチング機能
Ninja V/Ninja V+に装着して、HDMI×4入力のマルチモニタリングや、スイッチング映像のHDMI出力と同時に収録が可能。HDMIモニターを追加するとプレビュー確認 しながらNinjaNinja V+をスクリーンタッチする軽快な操作感で高画質映像を出力できます。 さらにスクリーンタッチ操作に加えて、4個のランプ付きチャンネルボタンも備えており、ライブの現場でもより操作性の良い映像の切り替えが出来ます。画面合成機能
入力映像から任意に選択した映像のピクチャ・イン・ピクチャ(PinP)表示や、ロゴ等の静止画オーバーレイ表示などの合成映像をHDMI出力できます。ストリーミング機能機能
USBポートは、UVC対応ですのでPCやMacに接続するとWebカメラと同様に認識され、ストリーム出力をします。Zoom、MS Teams、SkypeなどのWeb会議サービスや、YouTube、Twicthなどの動画配信プラットフォームを利用してライブ映像の公開が可能です。本製品は別売の「Ninja V」または「Ninja V+」に接続して使用します。・ビデオ入力 HDMI x4入力
・ビデオ出力 HDMI x2出力(CAST x1 、Ninja V x1)
・Webストリーム USB-C x1出力
仕様
| 動作対応 | |
|---|---|
| NINJA | 対応 *ACアダプターが別途必要となります。 |
| NINJA ULTRA | 対応 *ACアダプターが別途必要となります。 |
| NINJA V | 対応 *CAST単体では動作しないためNINJA Vと併せてお使いください。 |
| NINJA V+ | 対応 *CAST単体では動作しないためNINJA V+と併せてお使いください。 |
| 質量 | |
| 本体のみ | 485g |
| 外形寸法 | W:129×H:49×D:160（mm）※NINJA含まず |
| マウント用ネジ穴 | 回転防止 3/8-16 ネジ穴、1/4-20 ネジマウントアダプター装備 |
| 構造 | |
| 筐体素材 | NINJA用固定アーム付きABSプラスチック |
| 冷却方式 | 自然冷却（ファンレス） |
| コントロールボタン | ４つのスイッチングボタンと４つのファンクションボタン |
| AtomX拡張ポート | NINJAを装着 （AtomX CASTとの間には拡張モジュールは接続出来ません） |
| 電源 | |
| 入力電圧 | 6.2V – 16.8V |
| DC入力 | NINJA/ NINJA ULTRAの２モデルはACアダプターが別途必要となります。 NINJA V / NINJA V+ 同梱のACアダプターを接続 （CASTにACアダプターは同梱しておりません） |
| バッテリー運用 | 別売オプションのD-Tap to DCケーブルで対応 |
| ビデオ入力 | |
| HDMI | 4 × HDMI (1.4b) 最大1080p60 |
| 色深度 | 10-bit |
| ビデオクロマサブサンプリング | 4 2 2 |
| HDCP | 非対応 |
| ビデオ出力 | |
| CAST HDMI出力 | プログラム出力のみ HDMI（1.4b）最大1080p60 *USB-Cと同時出力時は最大1080p30 |
| NINJA HDMI出力 | マルチファンクション出力、プログラム / プレビュー /マルチビュー |
| マルチビュー | 対応（但しNINJA 搭載モニター、およびHDMI出力にて） *CAST HDMI/USB-C出力は非対応 |
| オーバーレイ | 登録した静止画を映像の上にオーバーレイ表示 |
| 色深度 | 10-bit |
| ビデオクロマサブサンプリング | 4 2 2 |
| Webストリーム | |
| USBによるUVC対応 | USB-Cにて最大1080p30のプログラム出力 |
| オーディオ入力/出力 | |
| 音声品質 | 24 / 48 kHz |
| 形式 | PCM |
| HDMI | 2ch 24bit 、入力デバイスに依存 |
| アナログ音声入力 | NINJA より3.5mm 2ch |
| ヘッドホン出力 | NINJA より3.5mm 2ch |
| タイムコード | |
| カメラHDMI入力 | 非対応 |
| 対応解像度/フレームレート | |
| FHD 1920×1080 プログレッシブ | 23.98/24/25/29.97/30/50/59.94/60 |
| FHD 1920×1080 PsF | 非対応 |
| FHD 1920×1080 インターレース | *将来対応予定 |
| 1280 × 720p | 非対応 |
| SD PAL/ NTSC | 非対応 |
| NINJA V/ NINJA V+収録コーデック | |
| Apple ProRes | LT, 422, 422HQ |
| Avid DNxHD | DNxHD 220x,220,145,36 (my.Atomos.comより製品登録をして無償で有効化が出来ます) |
| H.265 | 非対応 |
| 収録機能 | |
| スイッチングプログラム収録 | 選択した一つの映像を収録 *複数の収録は非対応 収録音声は一つのステレオ入力（ペア）のみ （USB-C出力時は最大1080p30までの収録となります） |
| マルチ入力 / スイッチング | |
| HDMIマルチ入力 | 最大 HDMI×4、最大1080p60 |
| マルチビュー表示 | NINJA のモニターに4画面表示可能 |
| マルチビュー出力 | NINJA のHDMI出力で対応 |
| ピクチャ・イン・ピクチャ（PinP） | 4つの入力映像から任意の映像を背景に、任意の映像を上に、特定の4種類の位置に重ね合わせた表示が可能 |
| 静止画オーバーレイ機能 | NINJA に保存した静止画をレイアウトしてオーバーレイ画像としてプリセットすることが可能 |
| オーバーレイ静止画像ファイル | PNG形式 最大1920×1080サイズ、1ファイル最大 1MB NINJA に8画像まで保存可能 |
| フレームレート入力処理 | 入力映像を最大1080p30までダウンコンバート処理し CAST HDMI/USB-C で出力 |
| 周辺機器 | |
| 同梱品 | AtomX CAST、USB-C to USB-Cケーブル（約0.9m）、SSDミニハンドル*ACアダプターは同梱しておりません |
| オプション品（別売り） | 「ATOMDTPCB2」- Dtap to DCケーブル、「ATOMPWR012」 – Atomos Locking AC Adapter 「ATOMNJA004」- NINJA、「ATOMNJAU01」- NINJA ULTRA 「ATOMNJAV01」- NINJA V、「ATOMNJVP01」- NINJA V Pro Kit 「ATOMNJVPL1」- NINJA V+、「ATOMNJVPL2」- NINJA V+ Pro Kit |
| 製品保証 | 標準1年間 |
ご注意事項
・仕様は予告なく変更される場合があります。
・HDMI接続には相性があり、全てのデバイスとの接続を保証するものではありません。
・推奨カメラ以外やカメラとの間に別な機器を接続した場合には動作保証外となります。
・本文中に記載されている会社名、製品名等は、各社の登録商標または商標です。
注意事項など
| 購入前の注意 | |
|---|---|
| 使用方法 動作保証 | ・ATOMOS推奨カメラからダイレクトに接続して使用してください。（なお推奨カメラの Panasonic GH4で映像が入らないため事前に評価デモ機で確認することをお勧めします。） ・推奨カメラ以外に接続した場合には動作保証外となります。 ・PCやゲーム機なども相性などにより映像や音声が入力しない場合があります。 ・HDMI入力の動作保証は、純正ケーブルをご使用時のみとなりますのでご注意ください。 ・HDMI接続には相性があり、全てのデバイスとの接続を保証するものではありません。 |
| 評価デモ機 | デモ機の貸し出しはメディアエッジ株式会社ホームページよりお申し込みいただけます。 |
| 保守 修理対応 | |
| 保証期間について | ・保証期間はご購入日から1年間です。（購入日と製品名が分かる領収書や納品書等は大切に保管して下さい） ・保証期間内に正常な使用状況で故障が生じた場合には、製品保証規定に基づき無償で交換対応させていただきます。 ・ご購入後1年を経過している場合や、購入日時のわかる納品書等がない場合、落下等による傷や破損がある場合などの保証対象外となる場合には、新しい製品をご購入頂きますようお願いします。 |
| ATOMOS製品サポート | 日本国内の正規販売店より購入頂きましたATOMOS製品はMEDIAEDGE株式会社がサポート修理対応を行っております。 海外の販売店や日本国内の正規販売店以外より購入頂きましたATOMOS製品は購入された販売元等にお問い合わせください。 |
| 動作確認方法 | |
| Windows PCとの接続確認 | Windows PCの場合 Windows標準ソフトウェア[カメラ]を起動してから右上の「カメラの変更」をクリックしてUSB Videoに設定して映像の入力をご確認下さい。 |
| MACとの接続確認 | FaceTime、Photo Boothなどのカメラを使用するアプリケーションを開いて「カメラ/ビデオ」をUSB Videoに設定して映像の入力をご確認下さい。 |
| その他 | |
| ソフトウェア | Web会議や映像配信のソフトウェアに関しては、そのソフトウェアのマニュアルをご参照ください。またはそのソフトウェアのサポートへお問い合わせ頂きますようお願いします。 |
| カメラ | カメラからのHDMI出力設定はカメラ内部の収録設定とは別なメニューの場合があります。 映像が表示されない時などカメラの取り扱い説明書をご確認ください。 |
