製品特長
主な仕様
・超細径（直径3.8mm） / 高強度（耐圧壊2000N・耐引張800N）
・軽量で柔らかな（最小許容曲げ半径 38mm）ケーブル採用
・ノイズフリー（優れた電磁両立性）な亜鉛合金コネクタ採用
・4K UHD@60 4:4:4（18Gbps）を最長30m伝送
・HDR/HDCP(2.2/1.4)/CEC対応
信号伝送には損失が極めて少ないOM3規格の光ファイバと、その他の信号線に銅線を使用したハイブリット構成を採用。ロスの少ない光ファイバにより最大4K UHD@60 4:4:4 （最大伝送帯域18Gbps）信号を外部給電なしでの長距離伝送を実現しました。※3)
また、従来よりも10倍以上の輝度諧調を表現できるHDR（High Dynamic Range）やCEC、HDCPは銅線によって信号伝送することで対応。遠距離設置したAVレシーバーへの接続などの高品位なホームシアター環境構築用から、4K編集が必要な放送・編集の業務用まで幅広くご利用いただけます。
同じ長さのパッシブケーブルや従来のアクティブケーブル（10m約680g）と比較しても軽量（10m約300g）な本製品は、持ち運びしやすく、かつ柔らかなケーブル（最小許容曲げ半径38mm）なので、設置時のシンク機器側コネクタへの負担が少なく済みます。※1)
コネクタ部分も奥行きわずか30mmの超コンパクト設計。従来のアクティブケーブルからは考えられない程小さく、壁際設置された機器への利用にも最適です。
さらに、亜鉛合金素材を採用したコネクタ筐体は、上質な見た目と堅牢な強度を兼ね備えている他、電磁両立性にも優れており、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。※4)
超高強度（耐圧2000N・耐引張800N）、超細径（直径3.8mm）、ノイズフリーで長距離伝送（最長30m）が可能な本製品は、ホームシアター、ライブイベント、映像制作スタジオ、医療現場、配信現場、FA機器、組込機器、サーバールーム、株主総会など、ケーブル断線等による接続エラーを避ける必要がある様々な場面にてご利用いただけます。
従来よりも約10倍の色深度を表現するHDR（High-Dynamic－Range）やCEC、HDCPは銅線によって信号伝送することで対応。遠距離設置したAVレシーバーへの接続などの高品位なホームシアター環境構築用から、4K編集が必要な放送・編集の業務用まで幅広くご利用いただけます。
また、コネクタ部分は奥行きわずか30mmの超コンパクト設計。従来のアクティブケーブルからは考えられない程小さく、壁際設置された機器への利用にも最適です。
・軽量で柔らかな（最小許容曲げ半径 38mm）ケーブル採用
・ノイズフリー（優れた電磁両立性）な亜鉛合金コネクタ採用
・4K UHD@60 4:4:4（18Gbps）を最長30m伝送
・HDR/HDCP(2.2/1.4)/CEC対応
Introduction
本製品は、ステンレスとケブラー®が被覆された高強度ガラス光ファイバケーブルを採用したウルトラスリム アクティブHDMIケーブルです。市場最細クラスの直径3.8mm超極細ケーブルを採用。※1) 細いながらもケーブル被覆は3層構造になっており、螺旋構造のステンレス鋼、防弾チョッキにも使われる軍用グレードケブラー®、柔軟で伸びが良いTPUの順番に光ファイバと銅線を覆っております。この独自構造により最大2000N (204kgf)の圧力に耐えられる優れた圧壊強度と、最大800N (81kgf)の高い引張強度を実現しました。ケーブルが踏まれたり、引っ張られたりしてしまうことの多い現場や設備などでも信号・機能を損なわずに維持します。※2)信号伝送には損失が極めて少ないOM3規格の光ファイバと、その他の信号線に銅線を使用したハイブリット構成を採用。ロスの少ない光ファイバにより最大4K UHD@60 4:4:4 （最大伝送帯域18Gbps）信号を外部給電なしでの長距離伝送を実現しました。※3)
また、従来よりも10倍以上の輝度諧調を表現できるHDR（High Dynamic Range）やCEC、HDCPは銅線によって信号伝送することで対応。遠距離設置したAVレシーバーへの接続などの高品位なホームシアター環境構築用から、4K編集が必要な放送・編集の業務用まで幅広くご利用いただけます。
同じ長さのパッシブケーブルや従来のアクティブケーブル（10m約680g）と比較しても軽量（10m約300g）な本製品は、持ち運びしやすく、かつ柔らかなケーブル（最小許容曲げ半径38mm）なので、設置時のシンク機器側コネクタへの負担が少なく済みます。※1)
コネクタ部分も奥行きわずか30mmの超コンパクト設計。従来のアクティブケーブルからは考えられない程小さく、壁際設置された機器への利用にも最適です。
さらに、亜鉛合金素材を採用したコネクタ筐体は、上質な見た目と堅牢な強度を兼ね備えている他、電磁両立性にも優れており、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。※4)
超高強度（耐圧2000N・耐引張800N）、超細径（直径3.8mm）、ノイズフリーで長距離伝送（最長30m）が可能な本製品は、ホームシアター、ライブイベント、映像制作スタジオ、医療現場、配信現場、FA機器、組込機器、サーバールーム、株主総会など、ケーブル断線等による接続エラーを避ける必要がある様々な場面にてご利用いただけます。
特長
超細径（ 直径3.8mm） / 高強度ケーブル

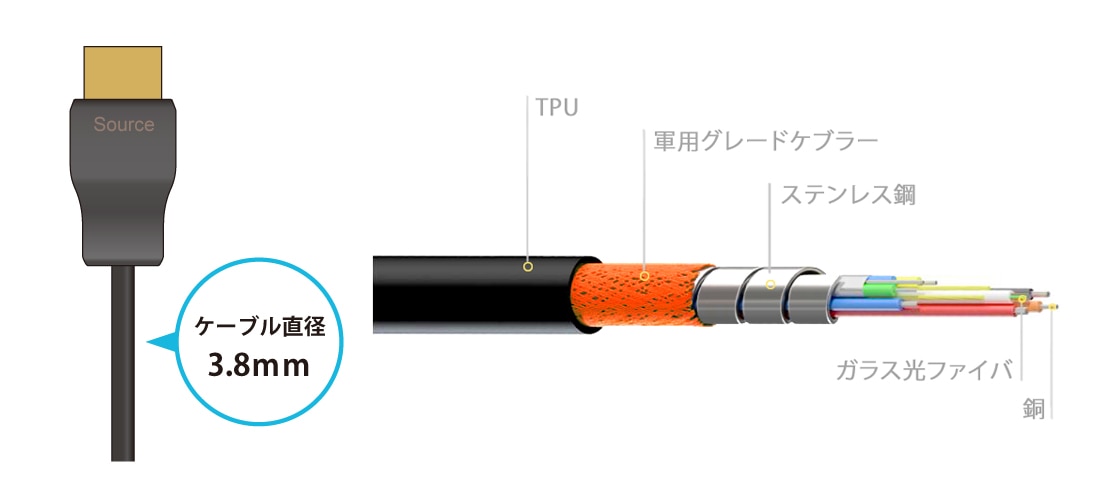

市場最細クラスの直径3.8mm超極細ケーブルを採用。※1) 細いながらもケーブル被覆は3層構造になっており、ステンレス鋼（高強度・高耐圧）、ケブラー®（高強度・高耐熱）、TPU（柔軟・耐摩耗・耐引張）の順番に光ファイバと銅線を覆っております。この独自構造により、短時間であれば最大2000N (204kgf)もの圧力に耐える優れた圧壊強度と、最大800N (81kgf)の高い引張強度を実現。※2) ケーブルが踏まれたり、引っ張られたりしてしまうことの多い現場や設備などでも信号・機能を損なわずに維持します。最大4K UHD@60 4:4:4（18Gbps）を最長30m伝送

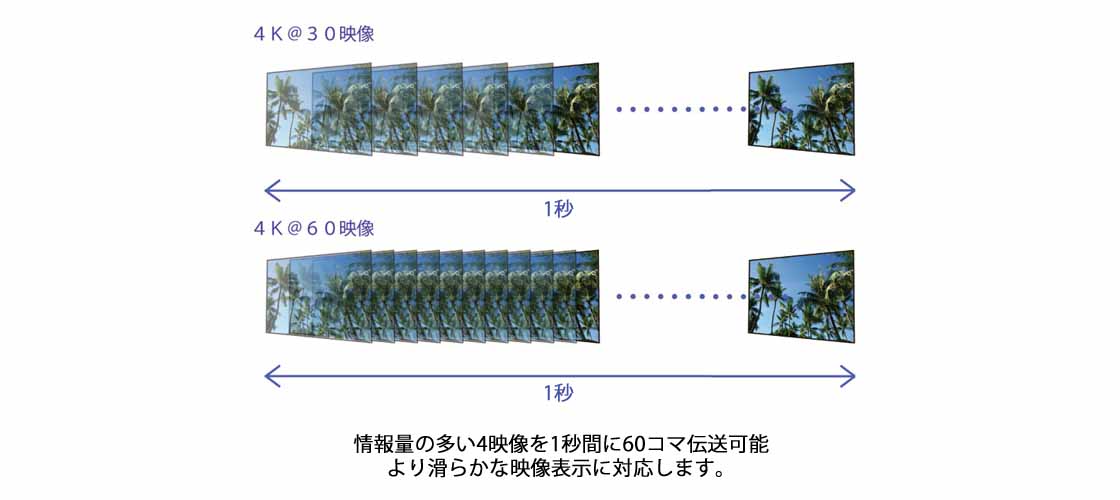

信号伝送には損失が極めて少ないOM3規格の光ファイバと、その他の信号線に銅線を使用したハイブリット構成を採用。ロスの少ない光ファイバにより最大4K UHD@60 4:4:4 （最大伝送帯域18Gbps）信号を外部給電なしでの長距離伝送を実現しました。※3)従来よりも約10倍の色深度を表現するHDR（High-Dynamic－Range）やCEC、HDCPは銅線によって信号伝送することで対応。遠距離設置したAVレシーバーへの接続などの高品位なホームシアター環境構築用から、4K編集が必要な放送・編集の業務用まで幅広くご利用いただけます。
軽量で柔らかな（最小許容曲げ半径 38mm）ケーブル採用

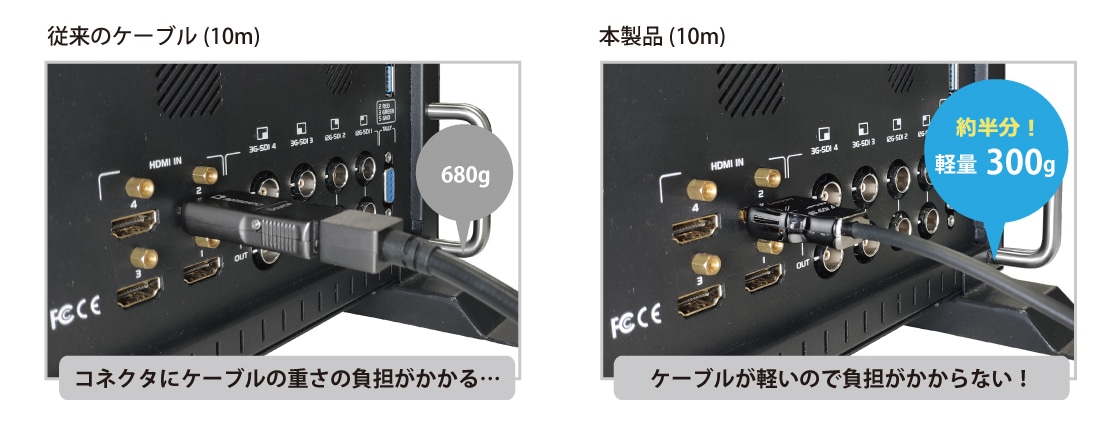

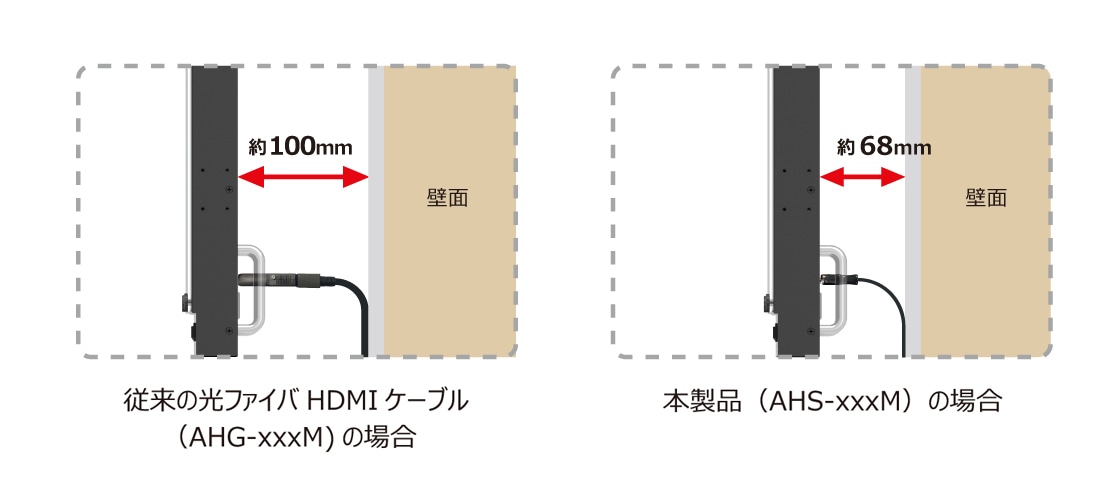

同じ長さの銅線ケーブルや従来のアクティブケーブル（10m約680g）と比較しても軽量（10m約300g）で持ち運びしやすく、かつ柔らかなケーブル（最小許容曲げ半径38mm）なので、設置時のシンク機器側コネクタへの負担が少なく済みます。また、コネクタ部分は奥行きわずか30mmの超コンパクト設計。従来のアクティブケーブルからは考えられない程小さく、壁際設置された機器への利用にも最適です。
亜鉛合金コネクタ採用で堅牢かつ優れた電磁両立性

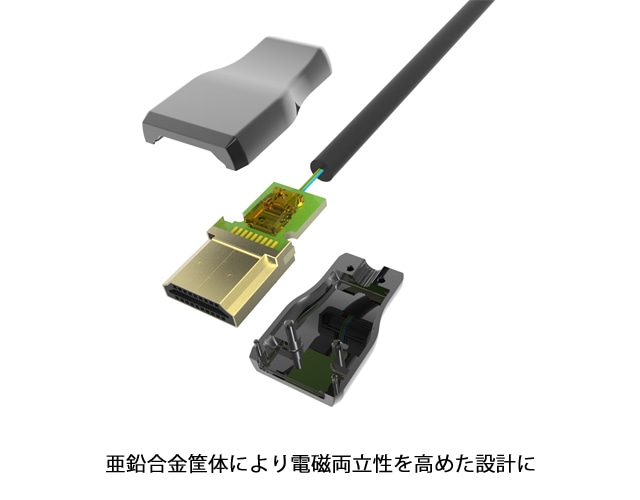

亜鉛合金素材を採用したコネクタ筐体は、上質な見た目と堅牢な強度を兼ね備えている他、電磁両立性にも優れており、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。※4)製品仕様
| シリーズ | 18Gbps対応 ウルトラスリム高強度光ファイバHDMIケーブル | ||
|---|---|---|---|
| 製品型番 | AHS-xxxM （xxxはメートル数が入ります） | ||
| 長さラインナップ(m) | 10 / 15 / 20 / 30 | ||
| コネクター | ソース側 | HDMI タイプA | |
| ディスプレイ側 | HDMI タイプA | ||
| コネクタ寸法 | 19mm x 30mm x 9mm (W x H x D) | ||
| ケーブルタイプ | アクティブ：GOF 4本、銅線 7本 | ||
| 最大伝送速度 | 18Gbps | ||
| HDCP | パススルー対応（2.2 / 1.4） | ||
| HDR | 対応 | ||
| CEC | 対応 | ||
| ARC | 非対応 | ||
| 外部電源 | - | ||
| 最大消費電力 | 0.25w | ||
| カラー | ケーブル：黒 / コネクタ部: メタリックグレー | ||
| ケーブル | 3層構造（ステンレス鋼/ケブラー®/TPU） | ||
| ケーブル直径 | 3.8mm ±0.2mm | ||
| ケーブル許容曲げ半径 | 最小38mm | ||
| ケーブル圧壊強度 | 常設：1000N（102kgf）/瞬間：2000N（204kgf） | ||
| コネクタ部許容張力 | 常設：430N（44kgf）/瞬間：800N（81kgf） | ||
| コネクタSR部 許容張力 | 250N(25kgf) | ||
| ケーブル方向性 | あり | ||
| 最大解像度 | 4KUHD@60 4:4:4 8bit | ||
| 動作温度 / 保存温度 | 0℃～50℃ / -40℃～70℃ | ||
| 動作湿度 / 保存湿度 | 10～80% | ||
| 付属品 | 滑り止め用シリコンカバー / 保証書 | ||
| 保証期間 | 1年間（コネクタ部分内部ICチップのみ） | ||
| 認証取得 | FCC / CE / RoHS | ||
※2) 数値はケーブルの特性を示すもので、性能を保証するものではありません。
※3) 接続機器によっては電力不足や不安定な場合があります。全ての機器との動作を保証するものではありません。
※4) 製品の特性を示すもので、完全なノイズフリーを保証するものではありません。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※ケブラー®は、米国デュポン社の関連会社の商標あるいは登録商標です。
