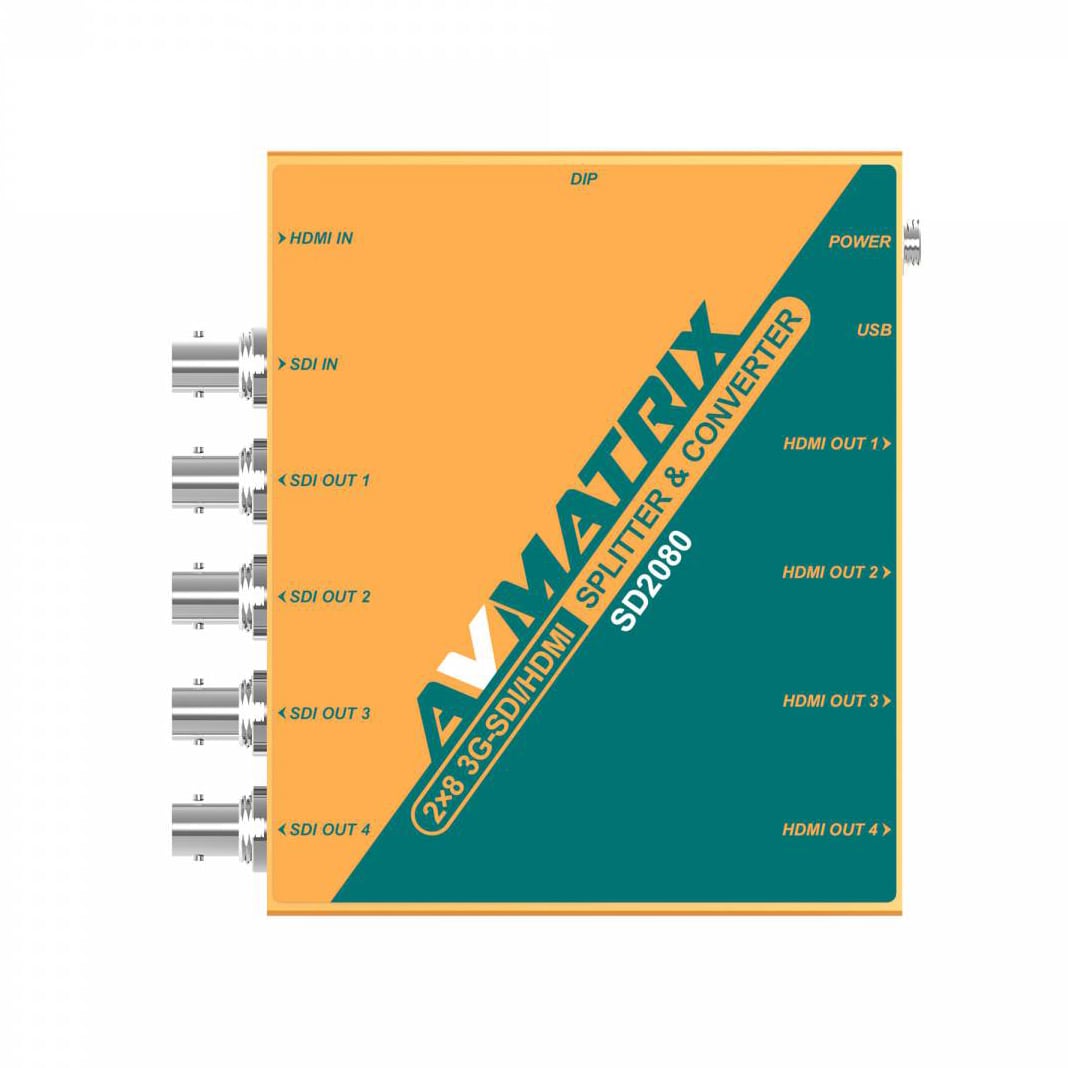

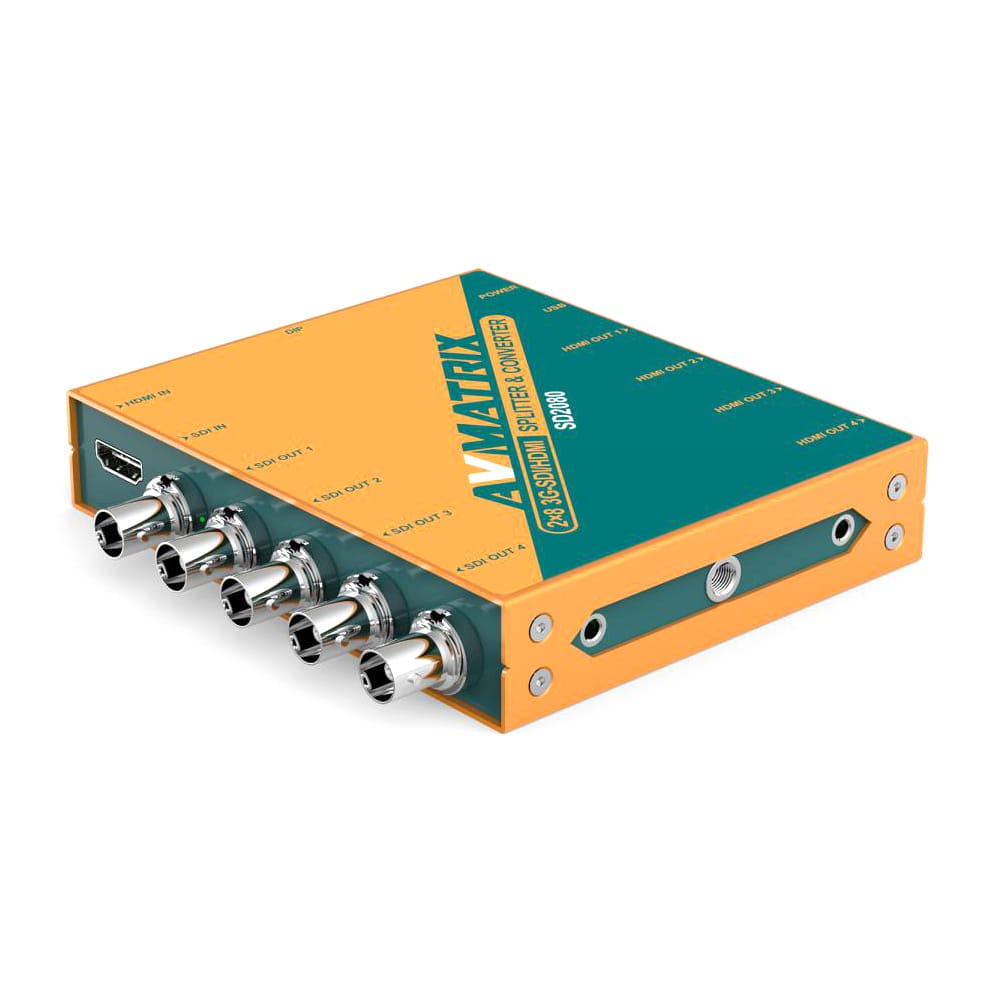

3G-SDI/HDMIクロススプリッター
・SDI 4系統とHDMI4系統の同時分配出力・3G/HD/SD-SDIマルチフォーマット対応
・ネジロック式DCコネクタ採用の電源入力搭載
・強固なメタル筐体で専用マウントブラケット付属
・安心の3年保証

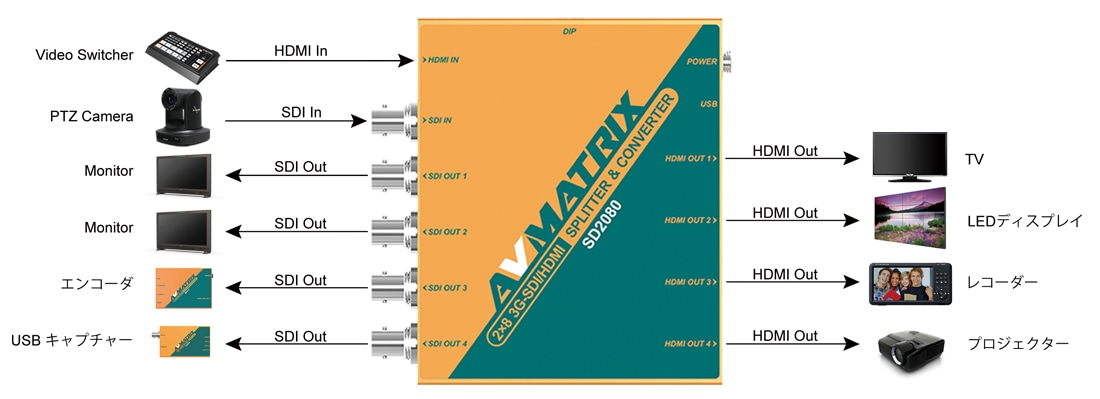

SDI 4系統とHDMI4系統の同時分配出力
入力された3G/HD/SD-SDI信号またはHDMI信号の任意の入力信号を、SDI 4系統及びHDMI 4系統から同時に分配出力するSDI/HDMI分配器です。※1) SDIとHDMIが複数系統混在するシステムで重宝します。
3G/HD/SD-SDIマルチフォーマット対応
入力信号はSMPTE規格に準拠した3G/HD/SD-SDIの信号に対応します。※2) また、SDI出力端子側にはドライバチップを搭載。入力されたSDI信号をドライバチップによりクロック補正とリタイミングされた状態で出力されます。

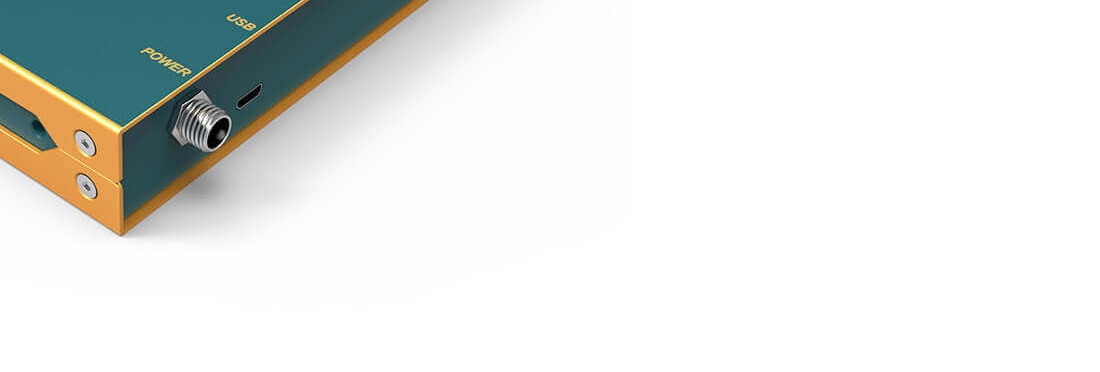

ネジロック式DCコネクタ採用の電源入力搭載

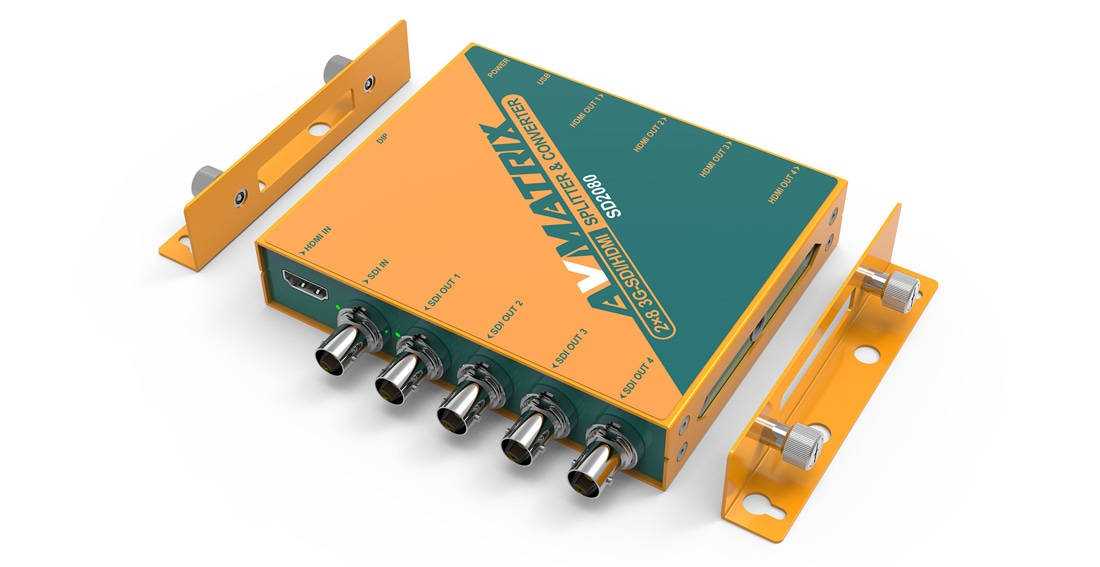

広範囲電圧に対応したネジロック式のDC入力端子を搭載し、不意に電源入力が抜けるリスクが軽減されます。強固なメタル筐体で専用マウントブラケット付属
シリーズ共通デザインの筐体に取付可能な専用マウントブラケットが標準で付属。専用マウントブラケットを使えば、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。
使用シーン・用途
3G-SDI分配器シリーズは、安定した信号品質が必要となる放送局やライブ会場はもちろんのこと、イベント会場、スタジオ、工場、医療など様々な現場でご利用いただけます。
製品仕様
| 入力端子 | 3G/HD/SD-SDI x 1 / HDMI x 1（HDCP非対応） | |
|---|---|---|
| 出力端子 | 3G/HD/SD-SDI x 4 / HDMI x 4（HDCP非対応） | |
| SDI準拠規格 | SMPTE 259M / 292M / 424M (Level Aのみ) | |
| 本体サイズ | 寸法 | 125.5 x 104 x 25.5mm?*突起物含まず |
| 重量 | 約510g | |
| 動作温度 | -20～50℃ | |
| 保存温度 | -30～70℃ | |
| 動作/保存湿度 | 0～90%?*結露なきこと | |
| 電源 | 入力電圧 | DC 6～24V |
| 消費電力 | 最大6.6W | |
| 付属品 | ACアダプター x 1/ 専用マウントブラケットx 2 / 保証書 | |
| 認証 | FCC / CE / RoHS / PSE（ACアダプターのみ） | |
| 保証期間 | ご購入から３年間 | |
※1) HDCP非対応です。
※2) 3G-SDIはLevel B非対応です。
※ AVMATRIXはMATRIX ELECTRONIC TECHNOLOGY社の登録商標です。
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 全ての機器との動作を保証するものではありません。
※ 画像は全てイメージです。
